خودکار بیگ فیڈنگ پیکیجنگ مشین

اس فارم کو مکمل کرنے کے لیے براہ کرم اپنے براؤزر میں JavaScript کو فعال کریں۔
اپ لوڈ کرنے کے لیے فائلوں کو اس علاقے میں کلک کریں یا گھسیٹیں۔ آپ 3 تک فائلیں اپ لوڈ کر سکتے ہیں۔
معاون اپ لوڈ فارمیٹس: png/pdf/cad/3d/jpg/7z/zip (فائل کا سائز <10M)
اضافی خصوصیات
  • سائٹ پر انسٹالیشن اور ڈیبگنگ
  • ISO 9001:2008 سرٹیفیکیشن
  • وارنٹی مدت 365 دن

تفصیل

درخواست:

چکن بولن، کینڈی، گری دار میوے، کشمش، مونگ پھلی، سورج مکھی کے بیج، گٹھلی، آلو کے چپس، چاکلیٹ، بسکٹ وغیرہ جیسے بڑے اور فاسد ذرات کی خودکار پیمائش اور پیکنگ کے لیے موزوں ہے۔

微信图片 20250702154921

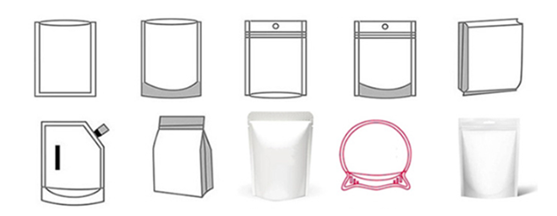

مناسب بیگ کی اقسام: اسٹینڈ اپ پاؤچز، زپر بیگ، فور سائیڈ سیل بیگ، تھری سائیڈ سیل بیگ، پیپر بیگ اور دیگر کمپوزٹ بیگ۔

适合的袋型



تکنیکی تفصیلات:

ماڈل KY-D250
پیکنگ کی رفتار 10-45 بیگ/منٹ
پیکنگ بیگ کا سائز بیگ کی چوڑائی: 100-250 ملی میٹر

بیگ کی لمبائی: 100-380 ملی میٹر

پیکنگ کا وزن 100-2500 گرام
ہوا کی کھپت ≤0.7m³/منٹ
وولٹیج 380V
کل طاقت 2.3 کلو واٹ
طول و عرض L4070 * W2820 * H3700mm
مجموعی وزن 1600kg+200kg+300kg
صحت سے متعلق ≤ ±1%

ترتیب کی تفصیلات:

  • مین یونٹ: KY-8R250 (بشمول ربن پرنٹنگ/کوڈنگ)

  • زیڈ ٹائپ لفٹ اور پلیٹ فارم

  • 10-ہیڈ 2.5L ہوپر الیکٹرانک اسکیل

ورک سٹیشن کے لوازمات:

  • ربن پرنٹر/کوڈر

  • اوپر اور نیچے بیگ کھولنے کا آلہ

  • ہوپر وائبریشن ڈیوائس

  • نیچے کمپن ڈیوائس

  • ایگزاسٹ/ڈیئیریشن ڈیوائس

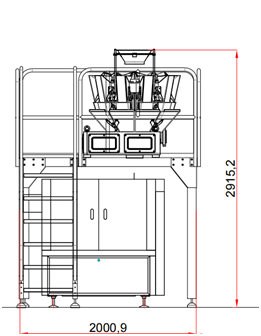

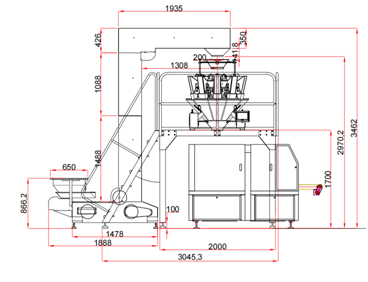

مشین کے طول و عرض (تقریباً):

  • لمبائی: 4.5 میٹر

  • چوڑائی: 2.8 میٹر

  • اونچائی: 4 میٹر
    (تفصیلات کے لیے نیچے دیے گئے تفصیلی خاکہ کو دیکھیں۔)

微信图片 20250702155807微信图片 20250702155934

پیکیجنگ مشین آپریشن کا عمل:

  1. دستی بیگ کی جگہ کا تعین: آپریٹر بیگ ہولڈر میں بیگ رکھتا ہے۔

  2. اسٹیشن 1 - بیگ فیڈنگ: پہلا اسٹیشن خود بخود بیگ اٹھا لیتا ہے۔

  3. اسٹیشن 2 - کوڈنگ اور زپر کھولنا:

    • ربن پرنٹنگ/کوڈنگ (اختیاری: انک جیٹ/لیزر کوڈنگ اضافی قیمت پر دستیاب ہے)۔

    • سروو کنٹرول زپر کھولنے کا طریقہ کار۔

  4. اسٹیشن 3 - بیگ کھولنا:

    • اوپر اور نیچے بیگ کھولنے کا آلہ۔

    • سینسر پتہ لگاتا ہے کہ آیا بیگ صحیح طریقے سے کھلا ہے اور مواد کو خارج کرنے کے لیے الیکٹرانک پیمانے پر سگنل دیتا ہے۔

  5. اسٹیشن 4 - بھرنا:

    • سامان بیگ میں بھرا جاتا ہے۔

    • نیچے کی وائبریشن پروڈکٹ کے برابر ہونے کو یقینی بناتی ہے۔

  6. اسٹیشن 5 - چیک بھریں:

    • سینسر تصدیق کرتا ہے کہ آیا بھرنا مکمل ہے اور سگنل دیتا ہے کہ آیا سیلنگ کے ساتھ آگے بڑھنا ہے۔

  7. اسٹیشن 6 - گیس کا اخراج:

    • سپنج کمپریشن بیگ کے اندر ہوا کو کم کرتا ہے۔

  8. اسٹیشن 7 - پہلی سگ ماہی: بیگ کی بندش کے لیے ابتدائی سگ ماہی

  9. اسٹیشن 8 - دوسری سگ ماہی: اضافی استحکام کے لئے مضبوط سگ ماہی.

پیکجنگ مشین کی ضروریات:

4.1 بجلی کی فراہمی:

  • خریدار کی فیکٹری کو ایک فراہم کرنا ضروری ہے تھری فیز 380V پاور سپلائی.

  • میزبان مشین سے منسلک مرکزی پاور کیبل ہونا ضروری ہے۔ 4mm² تھری فیز فور وائر کیبل.

4.2 گراؤنڈنگ:

  • سامان کی ضرورت ہے a مناسب گراؤنڈ کنکشن حفاظت کے لئے.

4.3 ایئر سپلائی (کمپریسڈ ایئر سسٹم):

  • ایئر کمپریسر: 7.5KW (تجویز کردہ: متغیر فریکوئنسی ڈائریکٹ ڈرائیو سکرو کی قسم).

  • ایئر اسٹوریج ٹینک: 1 کیوبک میٹر.

  • ایئر ڈرائر: 1 یونٹ (سپورٹ کرنے کے قابل بیک وقت 3 مشینیں چل رہی ہیں۔ عام حالات میں)۔

4.4 ہوا کا دباؤ اور کنکشن:

  • کام کا دباؤ: 0.7 ایم پی اے (7 بار)۔

  • میزبان مشین کنکشن کے لئے ایئر نلی قطر: 12 ملی میٹر.



                                                 مشین کی ترتیب
    ٹچ اسکرین SMART 700IE V3 سیمنز
    پی ایل سی سمیٹک S7-200

    CPU ST30

    EM DT08

    سیمنز
    فریکوئینسی کنورٹر 1R5G-T3 انبانگ خط
    مین موٹر JCSA67-20.37-Y1.5-4p صبح کی لہر
    سولینائڈ والو 5V210-08

    DC24V 1.6W

    ایئر ٹی اے سی
    انکوڈر E6B2-CWZ6C-360 اومرون
    سلنڈر TCM16*50S ایئر ٹی اے سی
    اوپری بیگ سلنڈر DSNU-16-20-PA جرمنی فیسٹو
    بجلی کی فراہمی ABL2REM24020K شنائیڈر
    انٹرمیڈیٹ ریلے Exm2lb2bd24voc شنائیڈر
    ٹھوس ریاست ریلے KSR-10DA 24-380VAC

    یانگمنگ

    ایئر سوئچ 1PC16A

    1PC10A

    شنائیڈر
    ویکیوم پمپ WZB25-PT یونوانگ
    ویکیوم solenoid 3v310-10-nc

    DC24V.30w

    ایئر ٹی اے سی
    رابطہ کرنے والا LC1N12 10D3N شنائیڈر
    سپلٹر 06-120-2L-S3 فالکسن
    سلائیڈنگ جھلی JUM02-25

    JUM02-30

    اگس
    تیل اور پانی کا فلٹر GFR300-08

    ایئر ٹی اے سی

    ویکیوم فلٹ GFR200-08 ایئر ٹی اے سی

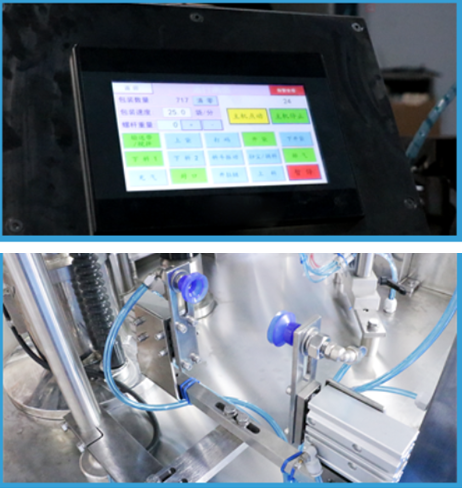

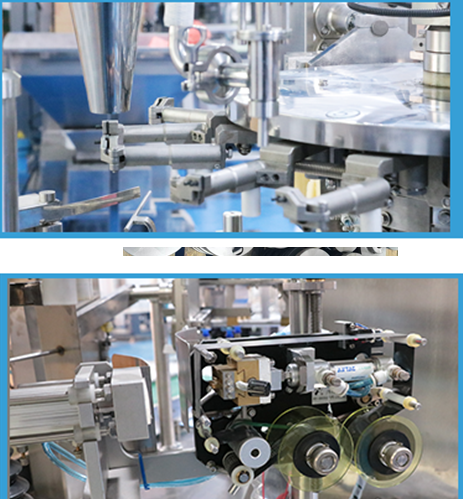

مشین کی تفصیلات:

微信图片 20250702161022 微信图片 20250702161026
