Description
machine d'emballage automatique à alimentation par sacsApplication :
Convient pour la mesure et l'emballage automatiques de particules grosses et irrégulières telles que le bouillon de poulet, les bonbons, les noix, les raisins secs, les arachides, les graines de tournesol, les noyaux, les chips de pommes de terre, le chocolat, les biscuits, etc.
Types de sacs appropriés : sachets debout, sacs à fermeture éclair, sacs à quatre côtés scellés, sacs à trois côtés scellés, sacs en papier et autres sacs composites.
Spécifications techniques de la machine d'emballage automatique à alimentation par sacs :
| Modèle | KY-D250 |
| Vitesse d'emballage | 10-45 sacs/min |
| Taille du sac d'emballage | Largeur du sac : 100-250 mm
Longueur du sac : 100-380 mm |
| Poids de l'emballage | 100 – 2500g |
| Consommation d'air | ≤ 0,7 m³/min |
| Tension | 380V |
| Puissance totale | 2,3 kW |
| Dimensions | L4070 * L2820 * H3700mm |
| Poids brut | 1600 kg + 200 kg + 300 kg |
| Précision | ≤ ±1% |

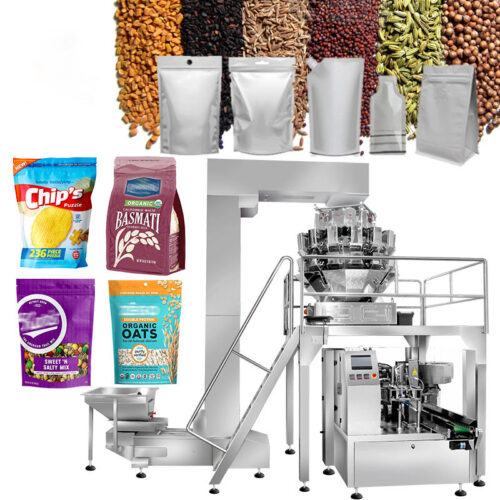

Détails de configuration de la machine d'emballage automatique à alimentation par sacs :
-
Unité principale : KY-8R250 (inclut l'impression/le codage du ruban)
-
Ascenseur et plate-forme de type Z
-
Balance électronique à trémie de 2,5 L à 10 têtes

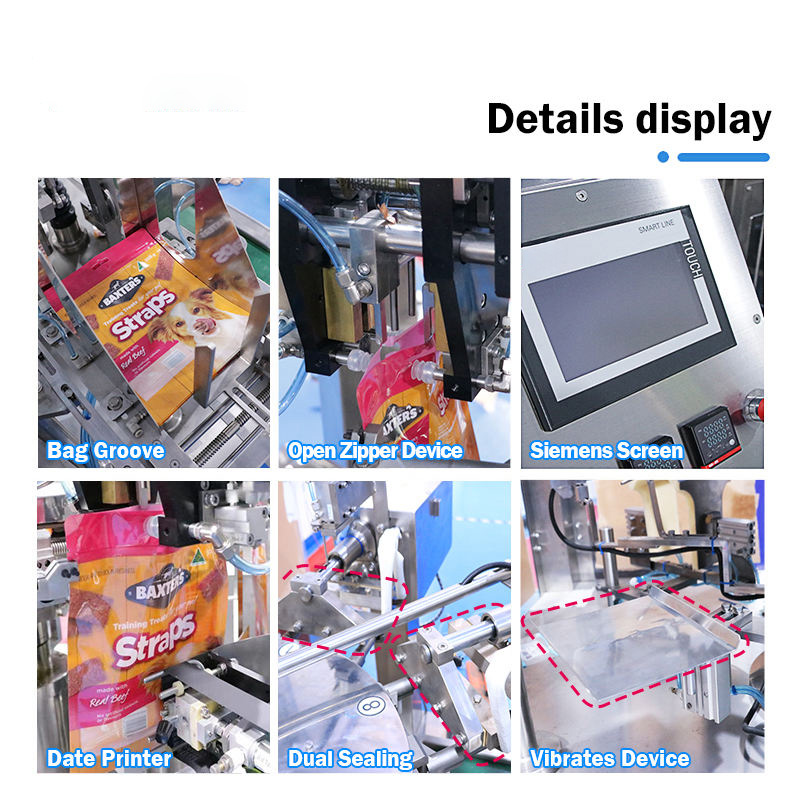

Machine d'emballage automatique à alimentation par sacs Accessoires du poste de travail :
-
Imprimante/codeur à ruban
-
Dispositif d'ouverture de sac supérieur et inférieur
-
Dispositif de vibration de trémie
-
Dispositif de vibration inférieur
-
Dispositif d'échappement/désaération
Machine d'emballage automatique à alimentation par sacs Dimensions de la machine (environ) :
-
Longueur: 4,5 mètres
-
Largeur: 2,8 mètres
-
Hauteur: 4 mètres
(Reportez-vous au schéma détaillé ci-dessous pour plus de détails.)

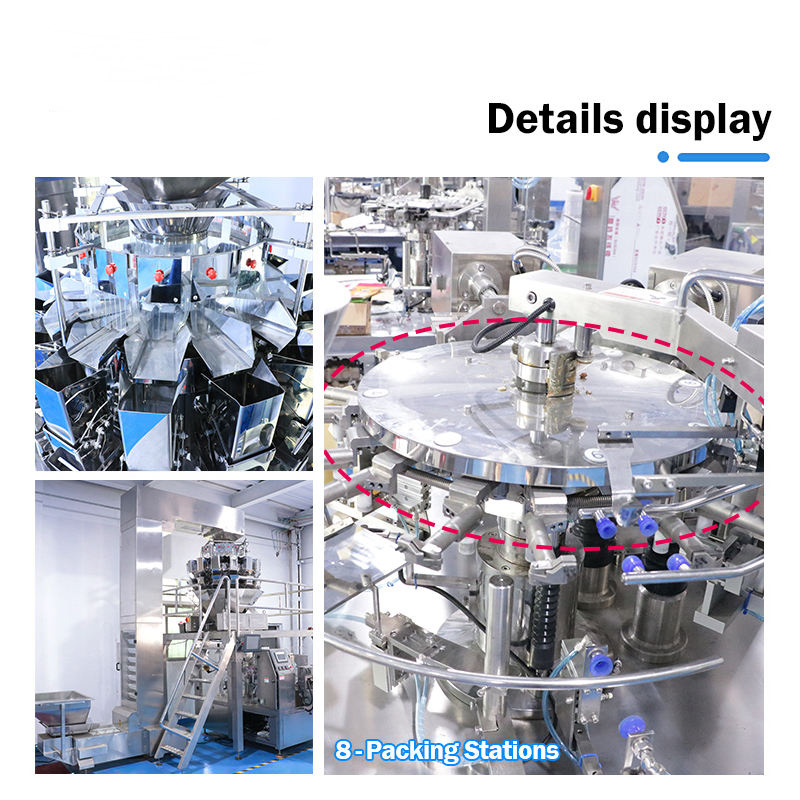

Processus de fonctionnement de la machine d'emballage :
-
Placement manuel du sac : L'opérateur place les sacs dans le support de sac.
-
Station 1 – Alimentation des sacs : La première station récupère le sac automatiquement.
-
Station 2 – Codage et ouverture de fermeture éclair :
-
Impression/codage sur ruban (en option : codage jet d'encre/laser disponible moyennant un coût supplémentaire).
-
Mécanisme d'ouverture de fermeture à glissière servocommandé.
-
-
Station 3 – Ouverture du sac :
-
Dispositif d'ouverture de sac supérieur et inférieur.
-
Le capteur détecte si le sac est correctement ouvert et signale à la balance électronique de décharger le matériau.
-
-
Station 4 – Remplissage :
-
Le matériau est rempli dans le sac.
-
La vibration du fond assure une stabilisation uniforme du produit.
-
-
Station 5 – Contrôle du remplissage :
-
Le capteur vérifie si le remplissage est terminé et signale s'il faut procéder au scellage.
-
-
Station 6 – Échappement des gaz :
-
La compression de l'éponge réduit l'air à l'intérieur du sac.
-
-
Station 7 – Premier scellement : Scellage initial pour la fermeture du sac.
-
Station 8 – Deuxième scellement : Étanchéité renforcée pour une durabilité accrue.
Exigences relatives aux machines d'emballage :
4.1 Alimentation :
-
L'usine de l'acheteur doit fournir un alimentation triphasée 380V.
-
Le câble d'alimentation principal connecté à la machine hôte doit être un Câble triphasé à quatre fils de 4 mm².
4.2 Mise à la terre :
-
L'équipement nécessite un connexion à la terre appropriée pour la sécurité.
4.3 Alimentation en air (système d'air comprimé) :
-
Compresseur d'air : 7,5 kW (recommandé: type à vis à entraînement direct à fréquence variable).
-
Réservoir de stockage d'air : 1 mètre cube.
-
Sécheur d'air : 1 unité (capable de supporter 3 machines fonctionnant simultanément dans des conditions normales).
4.4 Pression d'air et connexion :
-
Pression de travail : 0,7 MPa (7 bars).
-
Diamètre du tuyau d'air pour le raccordement de la machine hôte : 12 mm.
Configuration de la machine écran tactile SMART 700IE V3 Siemens PLC SIMATIC S7-200 Processeur ST30
EM DT08
Siemens Convertisseur de fréquence 1R5G-T3 Lettre d'Anbang Moteur principal JCSA67-20.37-Y1.5-4p Marée du matin électrovanne 5V210-08 DC24V 1,6W
AirTAC encodeur E6B2-CWZ6C-360 OMRON Cylindre TCM16*50S AirTAC Cylindre du sac supérieur DSNU-16-20-PA Allemagne Festo Alimentation électrique ABL2REM24020K Schneider Relais intermédiaire Exm2lb2bd24voc Schneider Relais statique KSR-10DA 24-380 VCA Yangming
interrupteur d'air 1PC16A 1PC10A
Schneider pompe à vide WZB25-PT Yunwang solénoïde à vide 3v310-10-nc DC24V.30w
AirTAC Contacteur LC1N12 10D3N Schneider Séparateur 06-120-2L-S3 Faulkson Membrane coulissante JUM02-25 JUM02-30
Igus Filtre à huile et à eau GFR300-08 AirTAC
Filtre à vide GFR200-08 AirTAC
