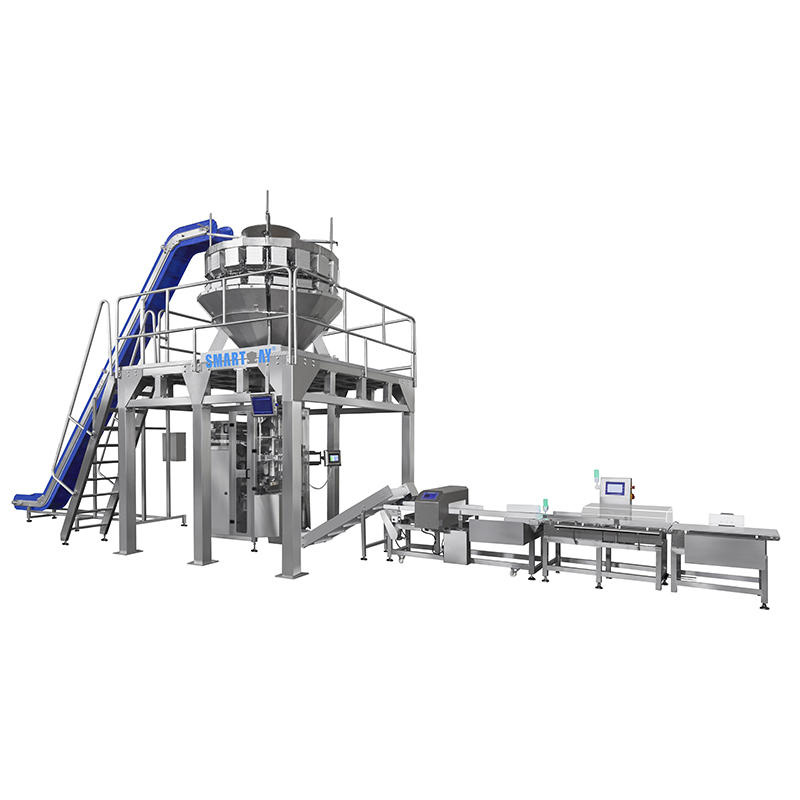

Präzisionsgesteuerte Lebensmittellinie: 10-Kopf-Kombinationswaage (30 Beutel/Min.), SUS304-Metalldetektor (erkennt ≥1,5 mm Fe), ±0,5 g Kontrollwaage. Siemens PLC + Servo-Steuerungen gewährleisten die Einhaltung von HACCP/GMP. Automatische Defektentfernung und 2000-Rezepturspeicher rationalisieren die Lebensmittel-/Pharmaverpackung.
Automatische Verpackungslinie CAD-Datei
Spezifikation:
Das Modell ist KY-520CD mit zehn Köpfen und 2,5 Litern Hubraum.

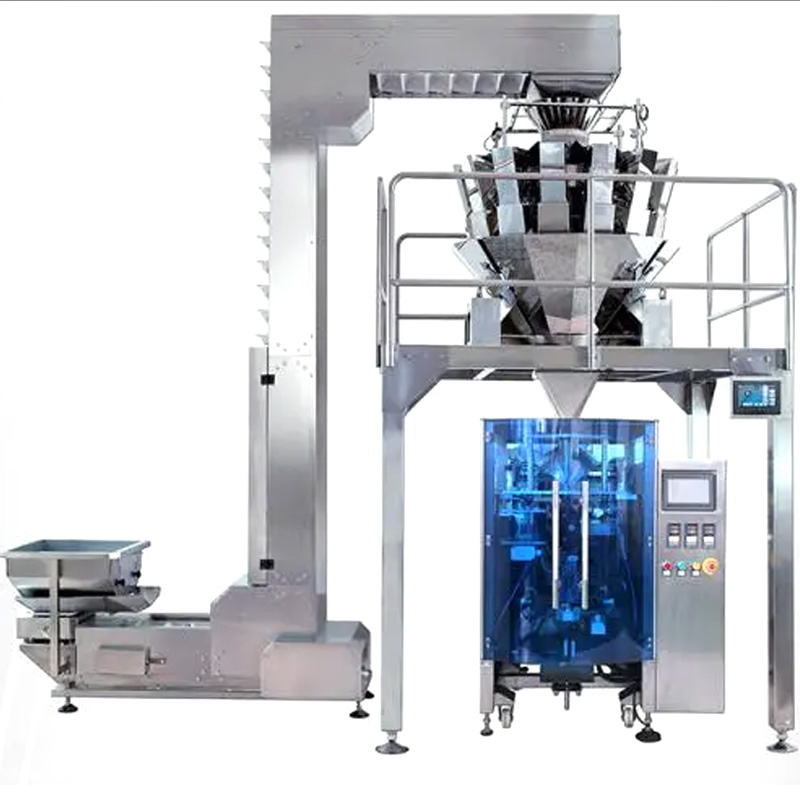

Kombinationswaage Verpackungsmaschine
| Form der Tasche | Rückenversiegelung |
| Horizontale Dichtungslinien | Geregelt |
| Längssiegelnde Linien | Netzwerkträger |
| Inzisionsform | Zahneinschnitt |
| Geschwindigkeit der Verpackung | 20-30 Beutel/Minute |
| Dicke der Folie | 5-15C (empfohlen 8-10C) |
| Durchmesser der Folienrolle | Max. 300mm |
| Breite der Folienrolle | 520 mm |
| Länge der Tasche | 400mm |
| Pull-Film-Methode | Servozugfolie |
| Breite der Beutelherstellung | Max. 250 mm |
| Leistungsspezifikationen | 230V，50/60Hz，2.2KW |
| Größe der Ausrüstung | 4769*1805*3456mm |
Stückliste:
| Ref
Nein. |
Teile | Marke | Hergestellt in |
| 1 | PLC | Siemens | Deutschland |
| 2 | Touchscreen | LG | Korea |
| 3 | Servomotor | YICHUAN | Taiwan |
| 4 | Server Treiber | YICHUAN | Taiwan |
| 5 | Dichtungszylinder in Längsrichtung | Airtac | Taiwan |
| 6 | Filmzylinder | Airtac | Taiwan |
| 7 | Schneidezylinder | Airtac | Taiwan |
| 8 | elektromagnetisches Ventil | Airtac | Taiwan |
| 9 | Halbleiterrelais | FOTEK | Taiwan |
| 10 | Farbcode elektrisches Auge | AUTONIK | Korea |
| 11 | Zwischenzeitliches Relais | OMRON | Japan |
| 12 | Temperatur-Tabelle | KEYANG | China |
| 13 | Schaltnetzteil | MEAN WELL | Taiwan |
| 14 | Näherungsschalter | FOTEK | Taiwan |
| 15 | Drilling | Airtac | Taiwan |

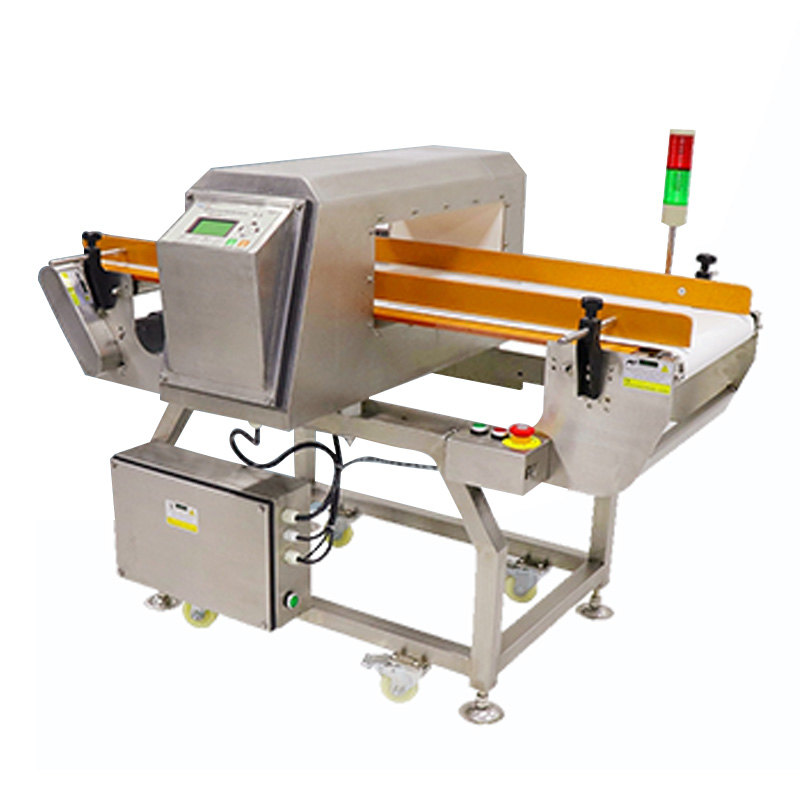

Metalldetektor für Lebensmittel
| Produkt Artikel | KY-420ZJ | |
| Artikel | Kundenspezifische Maschine | |
| Breite des Inspektionskanals (mm) | 400 | |
| Höhe des Inspektionskanals (mm) | 200 | |
| Standard
Empfindlichkeit der Detektion |
Ferrou dia(Φmm) | ≥1.5 |
| Nicht-Fe-Durchmesser(Φmm) | ≥2.0 | |
| 304SUS (Φmm) | ≥3.0 | |
| Alarm | Automatisches Anhalten des Betriebs bei Erkennung von Fremdkörpern aus Metall, Summeralarm oder Ablehnung | |
| Material der Maschine | Der gesamte Rahmen besteht aus Edelstahl 304, der den HACCP-, GMP-, FDA-, CAS- und anderen Normen entspricht. | |
| Größe der Maschine (mm) | 1330×570×930(L×B×H) | |
| Gewicht der Maschine | Etwa 250KG, JSCC 120W Motor | |
| Bemerkungen: Die oben genannten Empfindlichkeitsparameter sind die Testergebnisse, wenn das Flugzeug frei von Umgebungseinflüssen/leeren Produkten Testresultate ist. Die tatsächliche Anwendung wird aufgrund der Interferenz der Verwendung Umwelt und die Komponenten des erkannten Objekts etwas anders sein! | ||

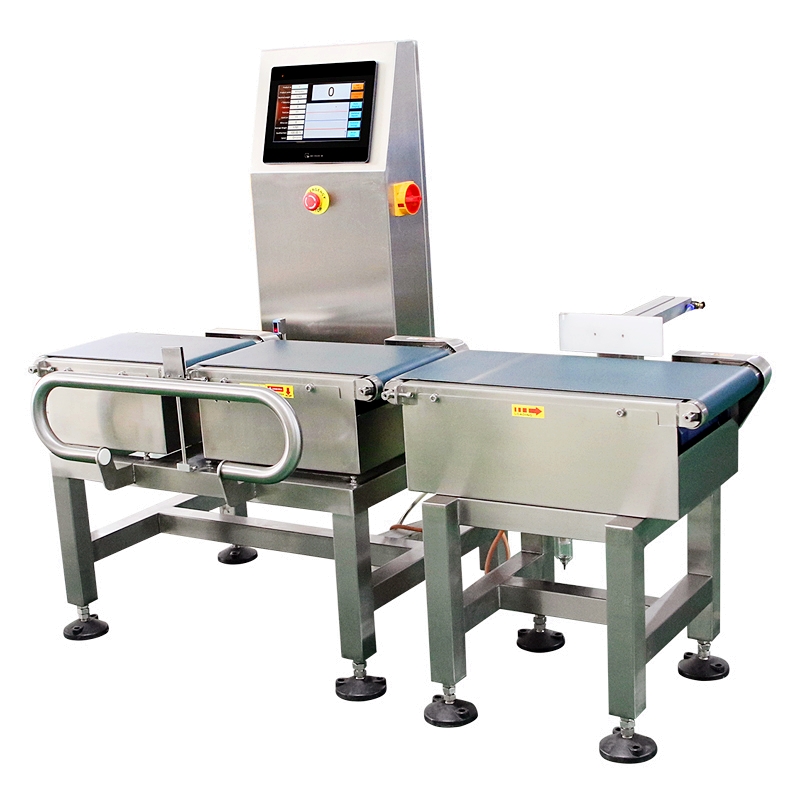

Spezifikation der Kontrollwaage
Umfang der Anwendung:
Dieses Produkt eignet sich für die Prüfung des Gewichts einzelner Produkte. Es ist weit verbreitet in vielen Branchen wie Elektronik, Pharmazeutika, Lebensmittel, Getränke, Gesundheitsprodukte, tägliche Chemikalien, Leichtindustrie, landwirtschaftliche Produkte und Nebenprodukte. Wie Kosmetika für tägliche chemische Produkte (einschließlich Kosmetika, Reinigung, Kosmetik, Hautpflegeprodukte, Haarkosmetik, etc.); Reinigungsmittel (einschließlich Seifen, Waschpulver, Waschmittel, etc.); orale Produkte (einschließlich Zahnpasta, Mundwasser, etc.); Andere chemische Produkte (einschließlich Schuhcreme, Bohnerwachs, Deodorant, Insektenschutzmittel, etc.)
Produktmerkmale:
Starke Vielseitigkeit: Die standardisierte Struktur der gesamten Maschine und die standardisierte Mensch-Maschine-Schnittstelle können das Wiegen von verschiedenen Materialien vervollständigen;
Einfache Bedienung: Völlig intelligentes und benutzerfreundliches Design mit Weilun Farb-Mensch-Maschine-Schnittstelle; Förderband ist leicht zu demontieren, einfach zu installieren und zu warten, leicht zu reinigen;
Einstellbare Geschwindigkeit: Verwenden Sie einen Motor mit variabler Frequenzregelung, die Geschwindigkeit kann je nach Bedarf eingestellt werden;
Hohe Geschwindigkeit und hohe Präzision: Hochpräziser digitaler Sensor, schnelle Abtastgeschwindigkeit und hohe Präzision;
Nullpunktverfolgung: kann manuell oder automatisch gelöscht werden, und dynamische Nullpunktverfolgung;
Report-Funktion: eingebauten Bericht Statistiken, kann der Bericht zu generieren EXCEL-Format, kann automatisch eine Vielzahl von Echtzeit-Daten Berichte,
Externe USB-Schnittstelle, kann U-Disk einstecken, um Daten in Echtzeit zu exportieren, halten Sie den Produktionsstatus zu jeder Zeit; bieten Werksparameter Einstellung Recovery-Funktion, und
Speichern Sie eine Vielzahl von Rezepten, die leicht zu ersetzen Produktspezifikationen;
Schnittstellenfunktion: reservierte Standardschnittstelle, praktische Datenverwaltung und Kommunikation mit PC und anderen intelligenten Geräten;
Selbstlernend: Nach der Einstellung der Produktrezepturinformationen müssen Sie die Parameter nicht mehr einstellen. Die Selbstlernfunktion stellt automatisch die für das Gerät geeigneten Parameter ein und speichert sie, wenn Sie das nächste Mal das Produkt wechseln. (Der Parameterspeicherplatz beträgt 2000 und kann erweitert werden).
Betriebsart: drei Betriebsarten
Selbsttest des Fehlers: Es kann selbst erkennen, ob der Motor, der Wechselrichter, der AD, der Sensor und die Lichtschranke normal sind und die Ursache des Fehlers sowie die Führungserkennung des Zylinders, des Halbleiterrelais und des Magnetventils. Bequem für nicht-professionelle Inspektion und Wartung.
Kommunikation mit Peripheriegeräten: Standard RS-485 und RS-232 mit zwei Kommunikationsanschlüssen.
Ein externer Drucker kann mit dem Gerät kommunizieren, oder es kann mit den vorderen und hinteren Verpackungsmaschinen und Produktionsanlagen verbunden werden, um das Wiegeergebnis zurückzumelden, so dass die Rezeptparameter automatisch geändert werden können.
Chinesische Eingabemethode
Technische Parameter
| Modell | CW-300 |
| Stromzufuhr | AC220V±10% 50HZ（60HZ） |
| Nennleistung | 0.4KW |
| Einzelner Wägebereich | ≤3000g |
| Bereich der Wägegenauigkeit | ±0,5g~±2g |
| Minimale Skala | 0.1g |
| Übertragungsgeschwindigkeit | 30～90m/min |
| Maximale Geschwindigkeit | 80 Stück/min |
| Größe des Wägeguts | ≤300mm（L）*290mm（W） |
| Wiegen der Förderbandgröße | 450mm（L）*300mm（W） |
| Größe des Produkts | 1800mm（L）*722mm（W）*1270mm（H） |
| Methode der Eliminierung | Stößel/Pendel |
| Kontrollsystem | Hochgeschwindigkeits-A/D-Abtastcontroller |
| Voreingestellte Produktnummer | 2000Stück |
| Richtung der Operation | Mit Blick auf die Maschine, von links nach rechts |
| Externe Luftzufuhr | 0,6-1Mpa |
| Pneumatische Schnittstelle | Φ8mm |
| Arbeitsumgebung | Temperatur： 0℃～40℃，Luftfeuchtigkeit：30%～95% |
| Material des Gehäuses | SUS304 |
Hauptkonfigurationstabelle
| Marke | Name | Spezifikation/Artikel | （Einzelne Maschine）QTY |
| WEINVIEW
|
Touchscreen | TK6071iQ 7寸 | 1 |
| CVIC | Sensor | 50-100KG铝制 | 1 |
| Omron | Schaltnetzteil | S8JC-C10024C | 1 |
| Somo | Hauptsteuerschalter | SLD2(3LD2-32A) | 1 |
| Siemens | Frequenzumrichter | V20 Wechselrichter, einphasig 220V, 0,37KW | 1 |
| Seiko | Motor | Dreiphasig 220V 120W | 3 |
| Habasit | Wägeband | 932*300*0.7 | 1 |

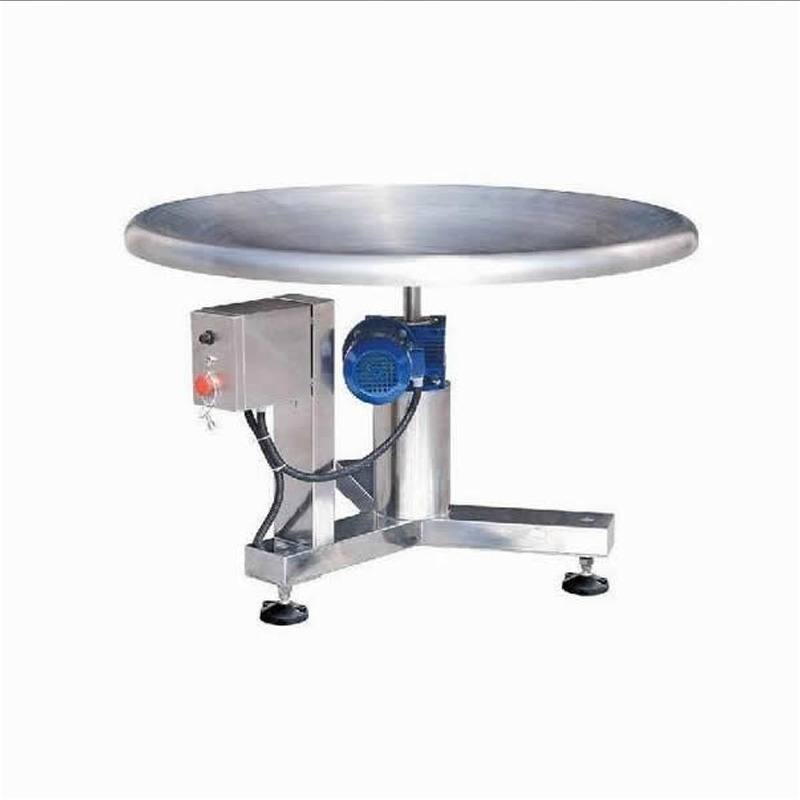

Sortierfach
Dimmension： 1300*400*1400mm
